三相有功功率表是电能表的一种，功率表的接线方式也与其他不同。
三相功能表也分为二元三相功率表和三元三相功率表。
1、三元三相功率表。
根据三表法原理构成，它有三个独立单元，每一单元就相当于一个单相功率表，三个单元的可动部分都装置在同一转轴上，
因此它的读数就取决于这三个单元共同作用的结果。三元三相功率表适用于测量三相四线制交流电路的功率。
三元三相功率表的面板上有10个接线端钮，其中电流端钮6个、电压端钮4个。
接线时应注意将接中性线的端钮接至中性线上；
3个电流线圈分别串联接至3根相线中；

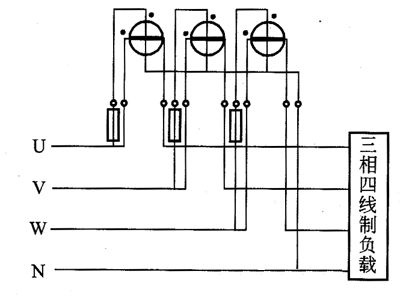

而3个电压线圈分别接至各自电流线圈所在的相线上，三元三相功率表的接线方法如图1所示。
图1
2、二元三相功率表。
根据两表法原理构成，它有两个独立单元，每一个单元就是一个单相功率表，这两个单元的可动部分机械地固定在同一转轴上。
因此，用这种仪表测量时，其读数是这两个独立单元共同作用的结果。
这种二元三相功率表适合于测量三相三线制交流电路的有功功率。

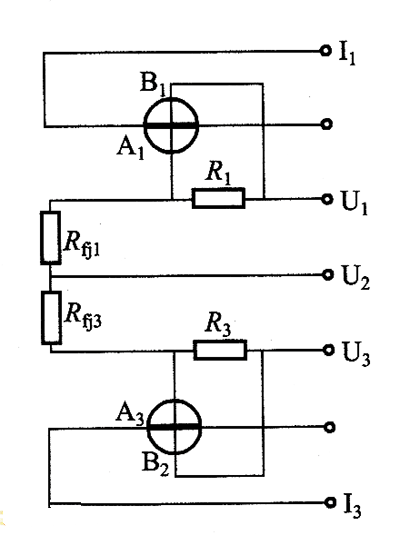

二元三相功率表的内部线路如图2所示。
它的面板上有7个接线端钮，接线方法如图3所示。接线时应遵循下列两条原则
。
a.两个电流线圈At、A3可以任意串联接入被 表的接线方法
测三相三线制电路的两线，使通过线圈的电流为三相电路的线电流，同时应注意将发电机端接到电源侧。
b.两个电压线圈Bt和砀通过Ut端钮和U3端钮分别接至电流线圈At和A3所在的线上，而U2端钮接至三相三线制电路的另一线上。
折就是三相有功功率表的接线方式，接线最好由专业人士负责或者有专业人士在旁。
