电能表接错线的主要表现为 电能表反转、不转、转速变慢等情况。由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成,因此,电能表的错误计量及其更正也呈多样性变化。下面由小编来介绍一下电能表的几种常见错误接线方式

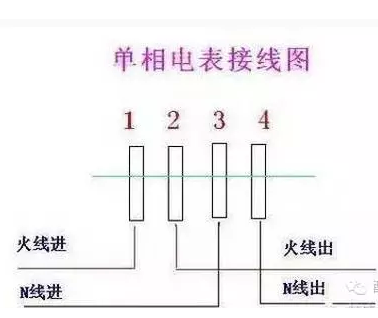

一、电能计量装置常见错误接线
当电压小钩断开或接触不良造成开路时,此时电能表的测量功率P=U(0)×Icosφ=0,电能表不转。当电流互感器二次测开路时,电能表电流线圈无电流通过,电能表测量的功率P=U(0)×Icosφ=0,电能表不转。同样,电流互感器二次侧短路时,因无电流通过电流线圈,电能表也会不转。当电流互感器二次侧极性接反时,电能表测量的功率P=-UIcosφ,电能表反转。
二、三相三线两元件电能表错误接线
当电压线A、B相电压对调;B、C相电压对调;A、C相电压对调时,对调后计量值P均为零,电能表不转。

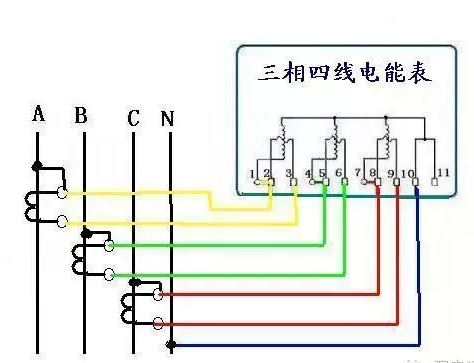

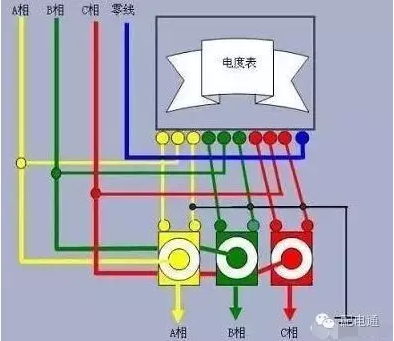

三、三元件电能表的错误接线
当有任一只电流线或TA极性接反时,接反相测量的有功功率为负值,电能表变慢。
当有两相电流线或TA极性接反时,接反两相的测量值为负值,电能表反转。
当三相电流线或TA极性接反时,电能表反转,K=-1。
当电流回路一相开路时,电能表仅计量两相电量;二相开路时,仅计量一相电量;三相开路时,电能表停转。同样,电流回路出现一相、两相、三相短路时,电能表计量值同上。
当低压三相四线电能表TA接线正确,而电压辅助线相序与电流不一致时,如电能表反转。
在电压回路存在开路故障时,有以下特征: 一相电压回路开路,电能表计量两相电量; 两相电压回路开路时,电能表仅计量一相电量,电能表变慢; 三相电压回路开路时,电能表停转。
以上内容,仅供参考,如需了解更多详情,欢迎咨询。
