电表的接线形式很多，但是总的来说，只有两种回路：电压回路和电流回路。电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

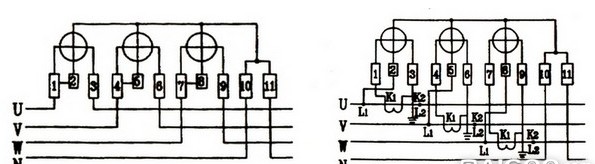

三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：

上图(左)为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

上图(右)为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1，3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
