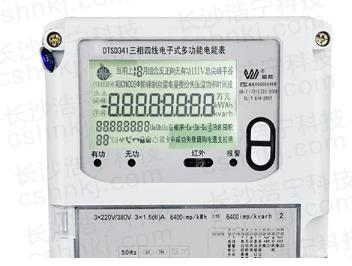

威胜电表DTSD341-U1三相四线多功能电能表要怎么看液晶屏上的符号代码？

关于威胜电表DTSD341-U1三相四线电子式多功能电能表液晶屏上出现的符号代码，有些小伙伴可能还看不懂到底代表些什么，下面让小编跟大家简单的介绍一下：

1．液晶屏正中间显示内容为“”，此为数据显示行，显示各种记录数据及对应的单位符号；
2．液晶屏左上角显示内容为“”此为象限符号，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限；
3．液晶屏左上角象限符号旁显示内容为“当前上”此为历史月电能显示行，显示本月、上1月、上2月电量数据；当前、上1月-上12月的；
4．液晶屏上显示“”，此为反正向提示符，根据电能的方向显示提示成“正向”或“反向”。
5．液晶屏上显示“”，此为功率因数提示符号，单独提示“Φ”符号时相角提示符。
6．液晶屏上显示“”，此为费率显示符号，总电能显示是用“总”字提示，当前费率提示为“尖、峰、平、谷”。
7．液晶屏上显示“”，此为主副时段或第1、2套费率提示，①②代表主副时段或第1、2套费率电价。
8．数据显示行下一行显示，“Ua Ub Uc”为各相电压提示行，Ua 、Ub 、UC分别对应A、B、C三相电压，当某项断相时，该相电压字符不显示；当某项失压时，该相电压字符闪烁。具体情况，需要查看电表自检及电网故障信息。
9．液晶屏上显示“”，此为逆相序提示符，当发生逆相序时闪烁提示。
10．数据显示行下一行右边“-Ia - Ib -Ic”三相实时状态指示行，Ia、Ib、Ic分别对应A、B、C三相电流，当某项失流时，该相对应字符闪烁；某项断流时，则不显示；某项功率反向时，显示该相对应符号前的“-”；
11．液晶屏上显示“”，此为计量单位符号，有功：KWh；无功：kvarh。
12．液晶屏上显示“”，此为通信状态符号，此为红外通讯标志，如果同时显示“1”则表示第一路RS485通信，显示“2”则表示第二路RS485通信。
13．液晶屏上显示“”，此为电池容量报警，标志1时为时钟电池低容量报警，标志2时为停电抄表电池低容量报警。
14．液晶屏上显示“”，该符号为红外认证有效指示。
15．液晶屏上显示“”，该符号为报警提示符，有事件时闪烁。
16．液晶屏左下角显示“”，该符号为数据代码提示，在液晶的左下方，上排显示轮显/键显数据对应的数据标识。下排显示轮显/键显数据在相对应数据标识的组成序号，具体参见《DL/T 645-2007多功能电能表通信协议》。
以上是有关威胜DTSD341-U1三相电能表的液晶屏符号代码介绍，更多电表知识请关注长沙浩宁电子科技官网！
