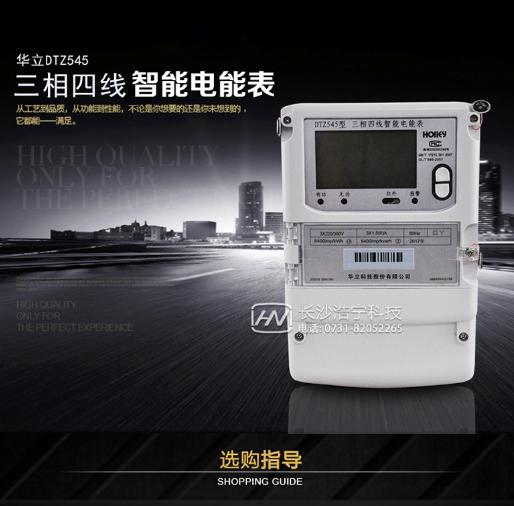

有很多小伙伴买杭州华立DTZ545三相四线智能电能表之前可能还不知道买回去要如何接线，下面小编给大家简单介绍一下杭州华立DTZ545三相四线智能电能表怎么接线：

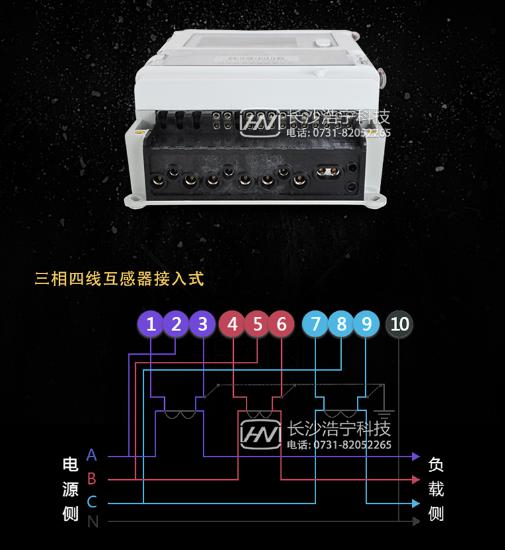

三只互感器安装在断路器负载侧，三相火线从互感器穿过； 互感器和电度表的接线如下：

a、其中1、4、7接电流互感器二次侧S1端，即电流进线端；
b、3、6、9接电流互感器二次侧S2端，即电流出线端；
c、  2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组；）
       以上是杭州华立DTZ545三相四线智能电能表怎么接线的知识，希望对大家有所帮助；更多电表知识请关注长沙浩宁电子科技官网！
