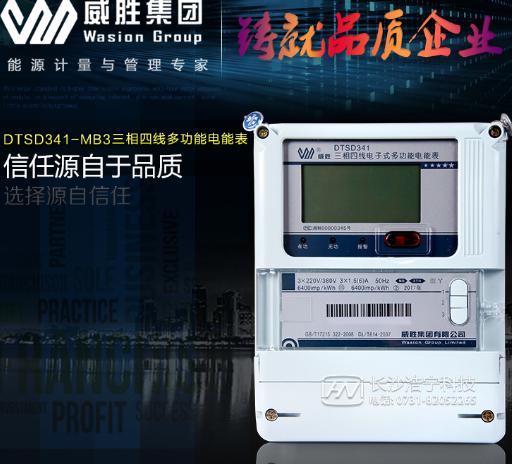

威胜电表DTSD341-MB3三相多功能电表广泛应用于高可靠性与高稳定度电能计量需求的发电厂、变电站以及各类企事业单位，那它的接线方式有哪些呢？三相四线电能表接线方式有两种，第一种是经互感器接线，第二种是直通式接线；下面我们来说说第一种，经互感器的接线方式吧！

注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线

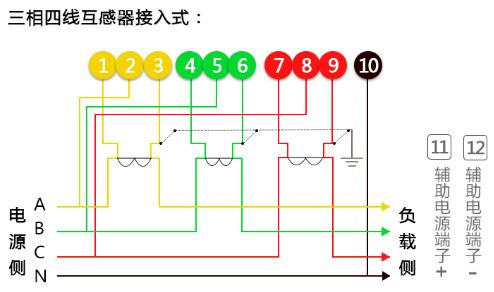

三相四线电表经互感器接线的电表共有12个孔，最后11与12孔都为电源辅助端子，其中2、 5、 8 接线孔是电压线圈的接线， （接入A/B/C 相） ；1 、 4、 7接线孔 是互感器的S1进线； 3、 6、 9 是互感器的S2进线；1 0接线孔接零线,S2最后接地。

以上是小编整理的关于“威胜电表DTSD341-MB3三相四线多功能电能表如何接线？”的一些内容，更多精彩请关注长沙浩宁科技网站！
