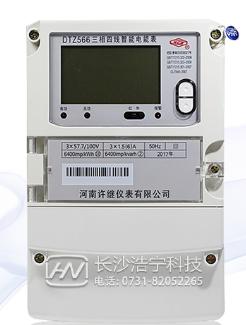

河南许继DTZ566三相四线多功能智能电能表主要适用于中小用户以及工矿企业、公用设施、民用建筑等，那么这款电能表要如何接线呢，下面小编给大家简单介绍一下河南许继DTZ566三相四线多功能智能电能表怎么接线：

三只互感器安装在断路器负载侧，三相火线从互感器穿过； 互感器和电度表的接线如下：
a、其中1、4、7接电流互感器二次侧S1端，即电流进线端；
b、3、6、9接电流互感器二次侧S2端，即电流出线端；
c、  2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组；）
以上是河南许继DTZ566三相四线多功能智能电能表怎么接线的知识。
