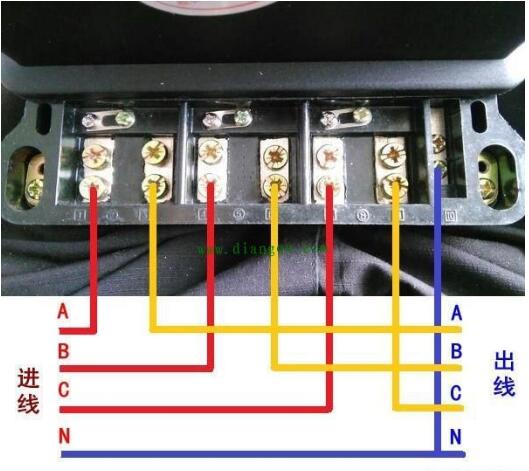

威胜电表DTSD341-MB3三相四线电能表广泛应用于需求高可靠性电能计量的发电厂、变电站及各类企事业单位，那它的接线方式有哪些呢？我们都知道三相四线电能表接线方式有两种，第一种是经互感器接线，第二种是直通式接线图；下面小编来价绍一下第二种直通式电表是如何接线，如下是威胜电表DTSD341-MB3 直通式接线的直观图：

注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线
三相四线电表直通式接线的电表共有10个孔，其中1、2为同一孔，4、5为同一孔，7、8为同一孔，,1、 4、 7接线孔是A/B/C三相输入口； 3、 6、 9 是A/B/C三相输出口； 1 0接线孔接零线。
    以上是关于威胜DTSD341-MB3三相四线电能表直通式接线方式的详细介绍。
