杭州海兴DTZ208三相四线智能电能表广泛应用于发电厂、变电站、中大型工商用电用户。，那它的接线方式有哪些呢？我们都知道三相四线电能表接线方式有两种，第一种是经互感器接线，第二种是直通式接线图；

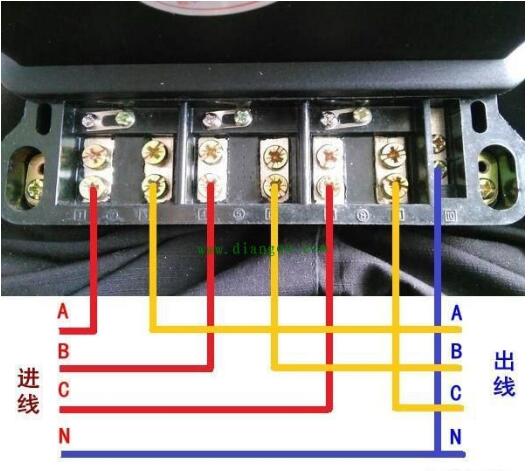

   下面小编就第二种直通式如何接线来作如下详细介绍，一般来说，电表除了说明书，在电表上也有接线图，或在接线端子盖上，又或在电表显示屏下方的配置面板上，下面以杭州海兴DTZ208三相四线智能电能表为例，依照电表显示屏下方的配置面板上所示接线图，三相四线电表直通式接线的直观图如下：

 注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线
三相四线电表直通式接线的电表共有10个孔，其中1、2为同一孔，4、5为同一孔，7、8为同一孔，,1、 4、 7接线孔是A/B/C三相输入口； 3、 6、 9 是A/B/C三相输出口； 1 0接线孔接零线。
    以上是关于杭州海兴DTZ208三相四线智能电能表直通式接线方式的详细介绍。
