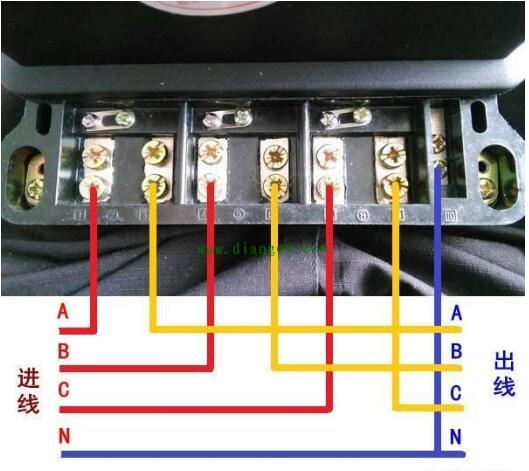

威胜DTSD341-MB3三相四线多功能电能表主要适用于需要高可靠性电能计量需求的发电厂、变电站及各类企事业单位，我们都知道三相四线电能表接线方式有两种，第一种是经互感器接线，第二种是直通式接线；一般来说，电表除了说明书，在电表上也有接线图，或在接线端子盖上，又或者在电表显示屏下方的配置面板上，下面我们先来说说直通式接线方式是什么样的。依照电表显示屏下方的配置面板上所示接线图，三相四线电表直通式接线的直观图如下：

注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线
三相四线电表直通式接线的电表共有10个孔，其中1、2为同一孔，4、5为同一孔，7、8为同一孔，,1、 4、 7接线孔是A/B/C三相输入口； 3、 6、 9 是A/B/C三相输出口； 1 0接线孔接零线。
以上是关于威胜DTSD341-MB3三相四线多功能电能表直通式接线方式的详细介绍。
