电流互感器是由闭合的铁心和绕组组成；它的一次侧绕组匝数很少，串在需要测量的电流的线路中。是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器，电流互感器主要是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用；那么江苏林洋DTZY71-Z三相四线智能电表加电流互感器该怎么接线呢？下面给大家来简单介绍一下：

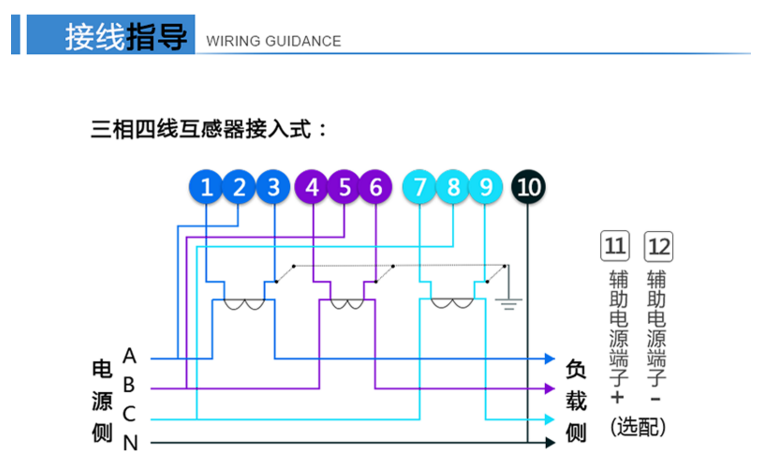

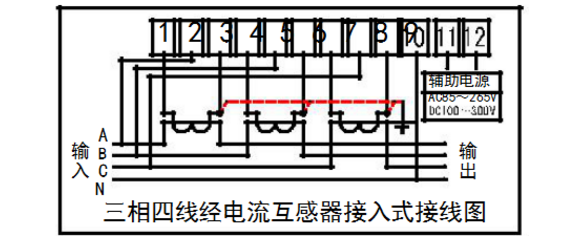

三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：

其中1、4、7接电流互感器二次侧S1端，即电流进线端；

3、6、9接电流互感器二次侧S2端，即电流出线端；

2、5、8分别接三相电源；

10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组）

以上是江苏林洋DTZY71-Z三相四线智能电表加互感器怎么接线的一些介绍。
