威胜DTSD341-MD3三相四线费控电能表，主要功能：分时电量计量功能，参数测量功能，防窃电功能及485通讯功能，下面我们来看一下直通式电流10（40）A要怎么接线？

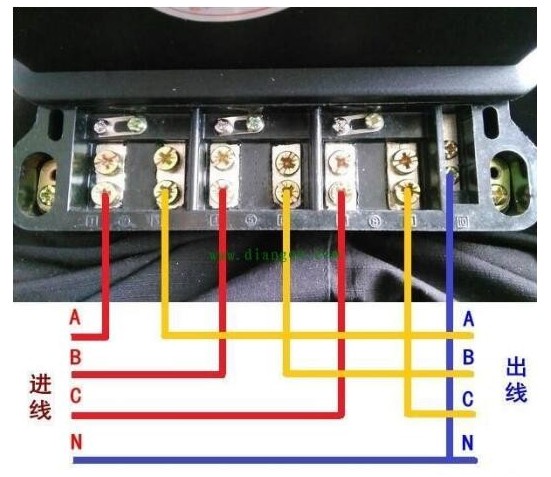

一般来说，电表除了说明书，在电表上也有接线图，或在接线端子盖上，又或在电表显示屏下方的配置面板上，依照电表显示屏下方的配置面板上所示接线图，三相四线电表直通式接线的直观图如下：

注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线

三相四线电表直通式接线的电表共有10个孔，其中1、2为同一孔，4、5为同一孔，7、8为同一孔，,1、 4、 7接线孔是A/B/C三相输入口； 3、 6、 9 是A/B/C三相输出口；

 以上就是威胜DTSD341-MD3三相四线电表直通式10（40）A的接线方法。
