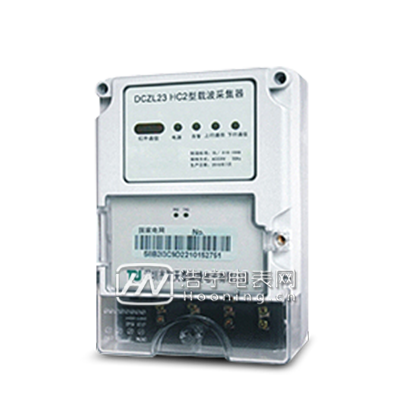

深圳泰瑞捷DCZL23 HC2型载波采集器*

Large - screen and wide - angle liquid crystal display

适用于电力公司、公共事业单位、公共建筑、居民小区等。

产品参数

【品牌型号】深圳泰瑞捷DCZL23 HC2型载波采集器

【主要功能】该采集器为载波通道，实现电力载波和485通讯的数据转换，同时支持中继路由功能.

【储存容量】16MB FLASH,，数据断电可保存10年

【参比电压】220VAC

【通讯协议】DL/T645-2007《多功能电能表通信规约》

【通讯接口】RS485通讯。

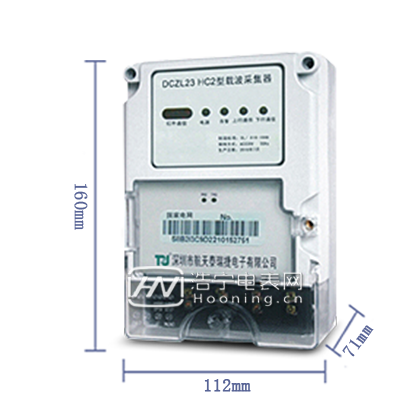

【尺寸大小】长X宽X厚: 160mmX112mmX71mm

设备通电时电源状态灯亮，出现故障时报警灯亮，载波通讯时.上行通道指示灯亮，485通讯时下行指示灯亮。

采集器相当于虚拟了N个RS -485的电能表，系统召读采集器中的数据相当于直接抄读系统中RS- 485电能表，采集器与集中器之间的通信采用低压电力线载波通信，采集器与电能表之间的通信采用RS485接口进行通信

采集器通过.上行信道接收集中器下发的电能表数据抄读和控制指令，并通过规约转换实时转发给下连的485电能表，然后将电能表的应答数据信息回送给集中器。
