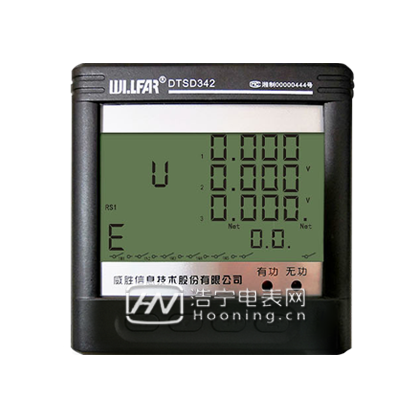

三相电子式多功能电能表*

Large - screen and wide - angle liquid crystal display

广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

大屏幕宽视角多行液晶显示，显示直观

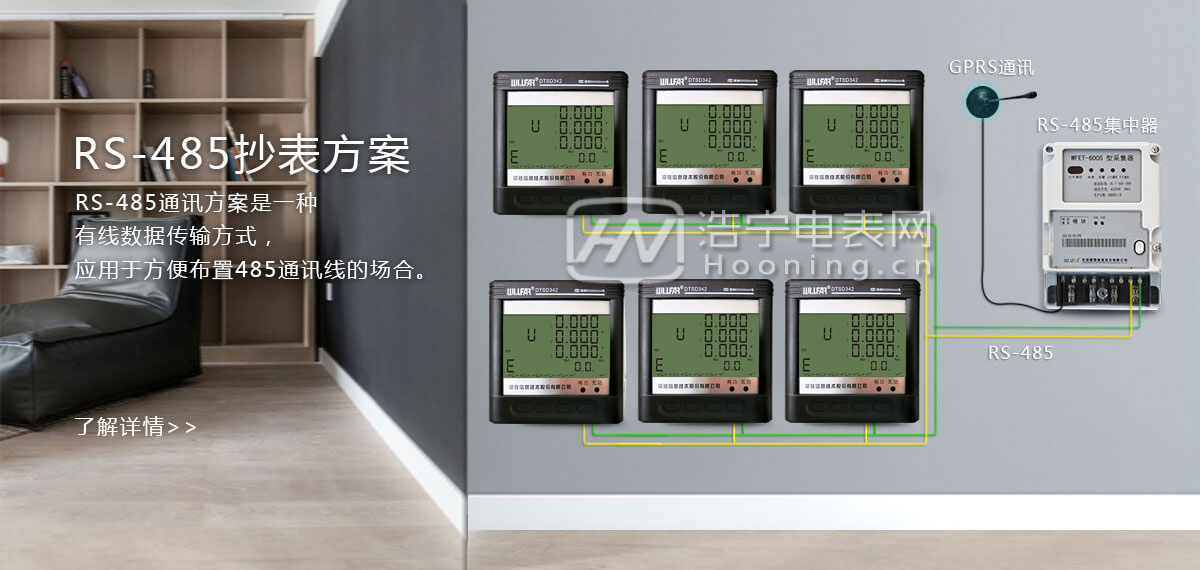

红外掌机及RS485通讯接口抄表

可储存当前及上12个月的用电历史电量数据

计量电流值

测量各相电流值

具备越限事件报警功能

上市品牌、18个月超长质保

产品参数

【品牌型号】长沙威胜DTSD342-9A

【接线方式】三相三线、三相四线

【通讯协议】支持DL/T645-2007，MODBUS通讯规约

【电压规格】3*100V，3*220V/380V，3*57.7V/100V

【电流规格】1.5（6）A

【精度等级】有功：0.5S；1级；无功：2级

【产品尺寸】长×宽×厚：96mm×96mm×95mm

项目参数名称	内容简介
品牌型号	威胜DTSD342-9A
接线形式	三相四线
测量电压	参比电压Un：AC380V；测量范围：10V~1.3Un；功耗：<0.05VA(单相)；精度：RMS 0.2 %；分辨率：0.01V。
测量电流	额定电流In：0.3A、1A、1.5A、5A；测量范围：0.001In~10A；功耗：<0.05VA(单路额定电流)；精度：RMS 0.2 %；分辨率：0.001A。
测量功率（有功/无功/视在）	精度：0.2%；分辨率：0.001kW/kVar/kVA
测量电网频率	测量范围：45 Hz~65 Hz；精度：0.2%；分辨率：0.01 Hz。
准确度等级	有功电能：0.5S,分辨率：0.01 kWh;无功电能：2级分辨率：0.01 kvarh
电能脉冲输出	路电能（有功和无功）脉冲输出；光耦隔离，4000VRMS
开关量输出（选配）	2路电磁继电器输出；常开型；触点容量：AC 250V /3A；DC 30V /3A。
开关量输入（选配）	4路干接点输入; 光耦隔离，4000VRMS
模拟量输出（选配）	4路模拟信号输出；电流输出型（4～20mA或0～20mA或0～24mA）；电压输出型（0~5V或0~10V）；精度：0.5%。
RS-485通信口（选配）	接口类型：两线半双工；通信速率：600bps~38400bps；规约：Modbus-RTU 和DL/T-645。
环境	工作温度 -25℃~+60℃；极限工作温度 -35℃~+70℃；相对湿度 ≤ 95%（无凝露）。
工作电源	交流或直流电源输入最大范围：40V~420V 功耗：≤1W，2VA
尺寸	外形尺寸(mm)：96×96×95 开孔尺寸(mm)：92×92
重量	约450g
