1. 概述

　　三相三线智能变电站专用电能表DSAD331-ME2是威胜集团有限公司专门研发、生产和销售的电能计量仪表，适用于基于IEC61850-9-2标准建设的新型数字化变电站电能计量。威胜集团产品在国内市场占有率超过20%，为国内领先的计量高端产品。

　　2. 主要功能

　　●分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，可设置四象限无功任意组合方式，计量分相正反向有功、感容性无功电量。

　　●测量各相/各元件的电压、电流，测量总及各分相/各元件的有功功率、无功功率、功率因数及电网频率

　　●8费率(可配置)，主副两套时段，时钟双备份，12个月历史记录(可配置)

　　●失压、全失压，失流、全失流，电压合格率等8类历史数据记录(可配置)，容量达到4Mbytes

　　●双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。

　　●具有防窃电开盖检测功能。

　　●停电后可通过按键唤醒显示，唤醒后，可以通过液晶显示抄表。

　　●双路冗余宽范围电源供电，交直流通用;

　　●记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析;

　　●三路光耦空节点可选择单独输出或三合一输出秒脉冲、需量周期或滑差时间到、时段投切。

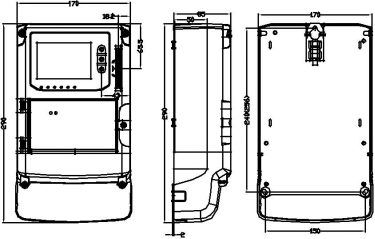

　　3. 安装尺寸

　　4. 主端子接线图

　　从左到右，依次为光纤接口，工作电源1，为主工作电源，工作电源2接口，为辅助工作电源。

        注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。
