1. 概述

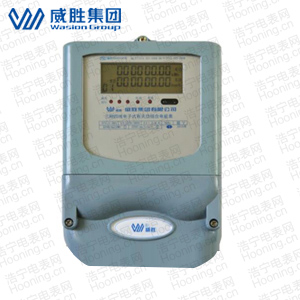

　　三相四线电子式有无功组合电能表DTS(X)343-3是威胜集团有限公司专门研发、生产和销售的电能计量仪表，适用于中小企事业单位、商店门面、手工作坊等。威胜集团产品在国内市场占有率超过20%，为国内领先的计量高端产品。

　　2. 主要功能

　　2.1 电能计量功能

　　计量参数：计量正、反向有、无功电量，分相正、反向有、无功电量;反向电量计入正向电量;计量正、反向组合无功电量，四象限无功电量。

　　监测参数：可监测各相电压、电流实时值，可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

　　数据存储：自动月结算功能，可存储当月、上1月、上2月、上3月···上12月电量数据;储存电压、电流、正反向有功、无功电量数据。

　　显示功能：双行液晶显示，可显示当月、上月、上上月3月的每月电量累积数据。

　　2.2 防窃电功能

　　开盖记录功能，防止非法更改电路。

　　逆相序报警，如果用户非法接线，电表会报警，除非把线接正确，否则一直报警。

　　反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。

　　缺相指示功能：用三个发光管来指示是否缺相，防止用户去掉某一相或两相的计量，某相缺相时，相应指示灯不亮。

　　断相、反向和逆相序故障报警提示及清零事件记录。防止用户对电表做手脚。

        3. 安装与接线

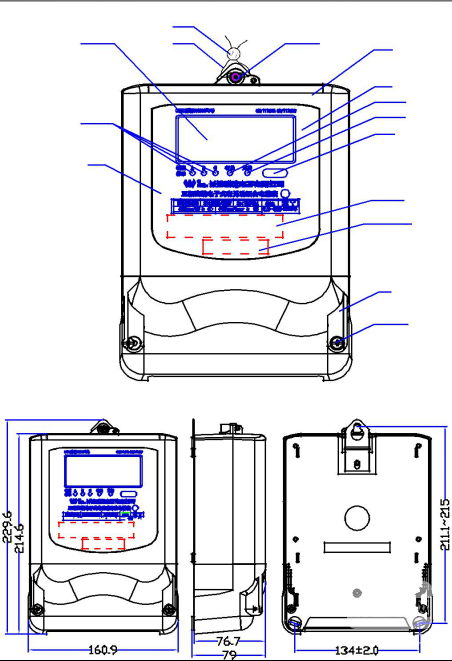

        电能表外型图及安装尺寸如下所示：

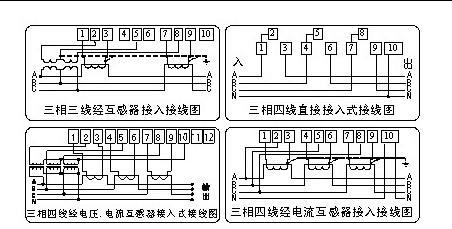

        主端子接线图如下：
