1. 概述

　　三相三线高准确度关口表DSSD331-9D是威胜集团有限公司专门研发、生产和销售的电能计量仪表，适用于需要高精度、高稳定性和高可靠性的关口计量点电能计量，主要包括变电站、发电厂、大用户等电能计量。威胜集团产品在国内市场占有率超过20%，为国内领先的计量高端产品。

　　2. 主要功能

　　●全汉字点阵式液晶显示，菜单式操作界面，可图形显示部分数据。大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。可显示中文、英文、俄文、西班牙文等;

　　●二路空接点电能脉冲可选四路及LED电能脉冲指示灯输出，报警指示灯输出。

　　●2路标准RS485、1路吸附式红外/远红外通信接口，通道相互独立。

　　●分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，可设置四象限无功任意组合方式，计量分相正反向有功、感容性无功电量。

　　●分时计量正反向有功、无功最大需量及发生时间。

　　●最大8费率，主副两套时段，时钟双备份，自动纠错，最大可记录13个月历史记录。

　　●可设置6类数据记录负荷曲线，容量达到2M字节(可选4M字节)。

　　●测量功能:测量A、B、C各相电压、电流、视在功率、有功功率、无功功率、功率因数、相角、频率。

　　●记录失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件。

　　●双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。

　　●具有防窃电开盖检测功能。

　　●停电后可通过按键唤醒显示，唤醒后，可以通过液晶显示抄表。

　　●AC/DC自适应辅助电源供电，上电后由辅助电源优先供电;

　　●记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析;

　　●三路光耦空节点可选择单独输出或三合一输出秒脉冲、需量周期或滑差时间到、时段投切。

　　3. 电表安装

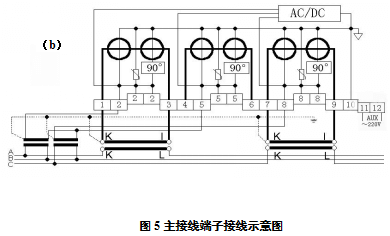

　　4. 主端子接线

　　主端子2、5、8和10分别为A、B、C三相电压和零线;

　　主端子1、3分别为A相电流入、出线;

　　主端子4、6分别为B相电流入、出线;

　　主端子7、9分别为C相电流入、出线;

　　主端子11、12为辅助电源接线。
