科陆DTSD720-L三相电子式电能表|电度表接线图
2016-06-06 16:49:00

下面跟着浩宁科技小编一起来了解科陆DTSD720-L三相电子式电能表|电度表的接线图:

1. 安装图

DTSD720-L 采用 35mm 标准导轨式安装方式,如下图:

导轨式安装图

导轨式安装图

2. 接线图

DTSD720-L 支持直接接入和经电流互感器(CT)接入两种接入方式,如下图:

直接接入式接线图

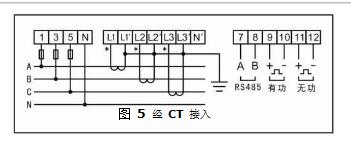

电流互感器(CT)接入式接线图

3. 功能概述

DTSD720-L可进行正反向有功、无功电能的计量(电能翻转值为999999.99),可同时测量A、B、C三相电压、电流,各相及总有功功率、无功功率、视在功率、功率因数以及电网频率,并具有有功、无功最大需量记录功能。

自带实时时钟,具有复费率功能,可设置4个时区,每个时区可设10个时段,并按尖、峰、平、谷四种费率累计、存储电能。

具有接点、光电两种电能脉冲输出(有功、无功),用于校表和远程电能采集。

可使用面板和通信两种方式对装置参数进行设置。装置使用RS-485通信,波特率最高可达9600bps。
